QJG高端井用潜水电泵

产品简介:

QJG系列产品是公司针对自来水公司、景观喷泉、工矿企业等有强烈节能要求的用户单独开发的。主要有以下几特点:

高效节能,产品能效符合GB32030-2015标准

运行可靠,电机密封采用双骨加油封或机械密封方式,有效防止外部砂子进入电机内腔,造成轴承早期磨损,出现震动

三包期长,泵平均首次故障前工作时间为15000小时,便于用户配套

产品涵盖广,电机功率:4--110KW;流量:32--320T;扬程:13-360m;频率:50/60Hz

材质可选,全不锈钢泵采用食品级304材料精密铸造而成,耐腐蚀,不生锈,无污染,确保用水安全

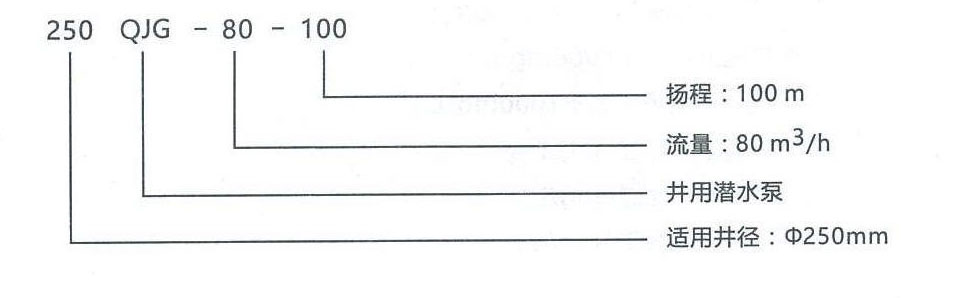

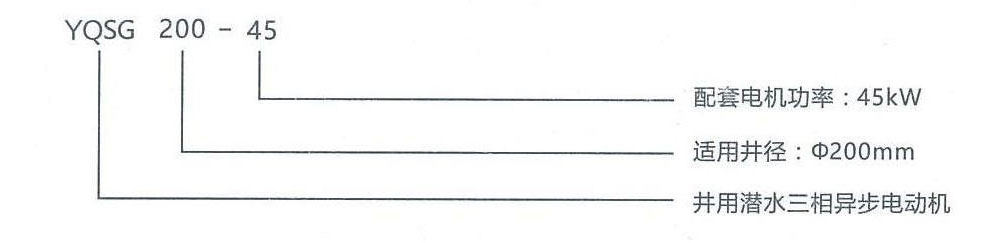

型号说明:

结构说明:


QJG型系列潜水泵机组为:潜水泵、潜水电机(包括电缆)、输水管和控制开关(高扬程泵加配闸阀)四大部分组成


2.1潜水泵为单吸多级式离心泵,由导流壳、叶轮、密封环、锥形套、泵轴、橡胶轴承、进水节、止逆阀和阀体等主要零件组成;


2.2潜水电机为密闭充水湿式三相纳福步电动机,由定子、转子、上、下导轴承座、防砂装置、调压装置等主要零部件组成;


2.3潜水泵与潜水电机通过套筒式联轴器直接联成一体,组成潜水泵机组---潜水电泵(详见第12页潜水结构图);


2.4潜水电机轴上端装防砂罩和两个反向装配的骨架油封,即防砂装置。另外根据用户需要,可安装防砂机械密封;


2.5潜水泵每级的联接为导流壳螺纹及止口定位或螺栓及止口定位的紧密联接,锥形套固定叶轮与泵轴必须通过专用的装配定位座进行装配。


2.6潜水电机定子与上、下轴承座及底座、联接座的固定,采用带密封橡胶圈的双头螺栓,以各端面止口定位紧密联接。


2.7电机上端设有注水孔、排气孔、下端设有放水孔、当电泵下井前,潜水电机内腔必须充满洁净的清水,注意防止假满,上好各孔螺塞,不得有漏水现象。


2.8电机的定子绕组为优质聚乙烯绝缘尼龙护套耐水电磁线,电机引线与电磁联接密封方式与外接电缆与引线联接密封方式基本相同(详见第09页)机组的安装与使用第4条电缆接头的绝缘处理,最后检查电缆接头处绝缘电阻不得低于150M(浸水12h后)。


2.9电机内腔下部装有上、下止推轴承,其中间为推力盘,下止推轴承在与推力盘对磨,承受泵向下的轴向力和电机转子自重。上止推轴承与推力盘对磨,承受泵向上窜的轴向力。


2.10电机腔最下部装有橡胶调压膜、调压室用来调节补偿由于温度引起的水体积与压力变化。
